電気的性能の向上や省スペース化からも、多くの電子機器で採用されているフリップチップボンディング。ここでは、フリップチップボンディングを採用するメリットとデメリットについて紹介しています。

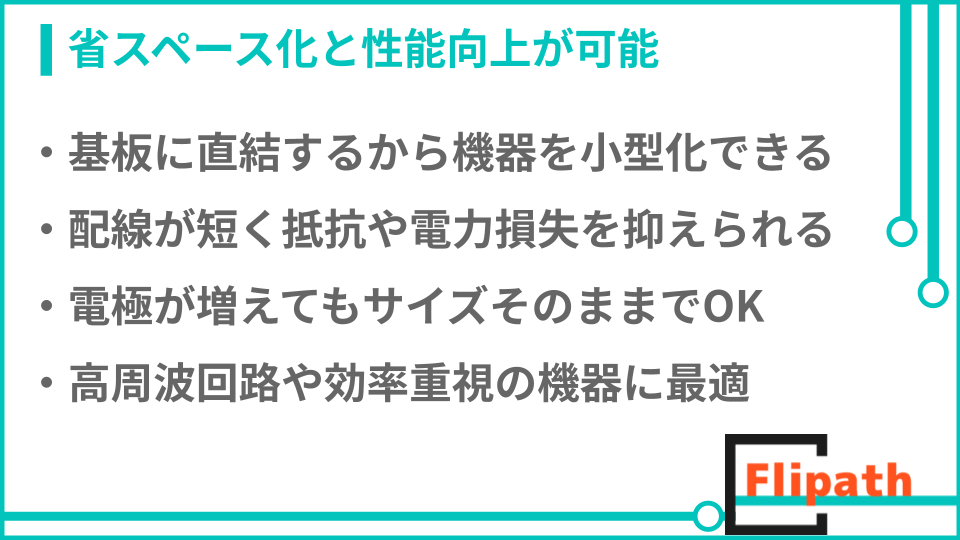

フリップチップボンディングはチップを裏返しにして基板に直接接合できるので、接続部分が少なく、デバイス全体の小型化を可能にしています。また、抵抗値や電力損失を抑えられるのも大きなメリットと言えます。
フリップチップボンディングは半導体チップを反転させて基板に直接実装するため、能動面が下向きになり、チップの表面にあるバンプ（電極端子）が基板に直接接触。ワイヤーボンディングのようにワイヤーなどを使用して基板と接続させる手間がなく、配置もしやすいことから最短距離での配線を可能にしています。
また、電極数が増加してもチップのサイズはそのままで、使用するスペースに変更がなく省スペースで使えるといったメリットがあります。
フリップチップボンディングでは最短距離での配線が可能なので、インダクタンスが低く高周波回路の実装に適しています。また、直接接続できることから抵抗値が低く、電力損失が少ないといったメリットもあります。多端子もひとくくりで接続でき、一定時間における処理能力が高い事からも効率的な接続を可能にしています。
そのため、高密度なチップの配置や効率的な接続を必要とする高周波特性や低損失が必要な電子機器は適しています。

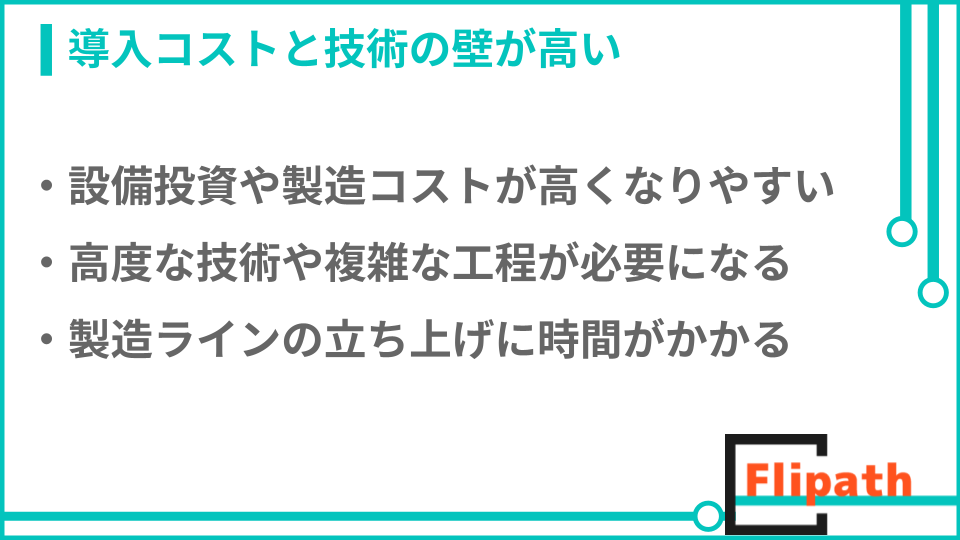

フリップチップボンディングの実装に必要な設備を揃えるには費用がかかり、また導入できても製造コストが高いといったコスト面での心配があります。
なぜなら、チップのバンプ形成や接合技術には高度な技術が必要で、その設備投資や製造プロセスも複雑だからです。また、コストだけでなく製造ラインを立ち上げるのも容易ではなく、ある程度の時間がかかります。そのため、コストパフォーマンス面で他技術と差が付いています。

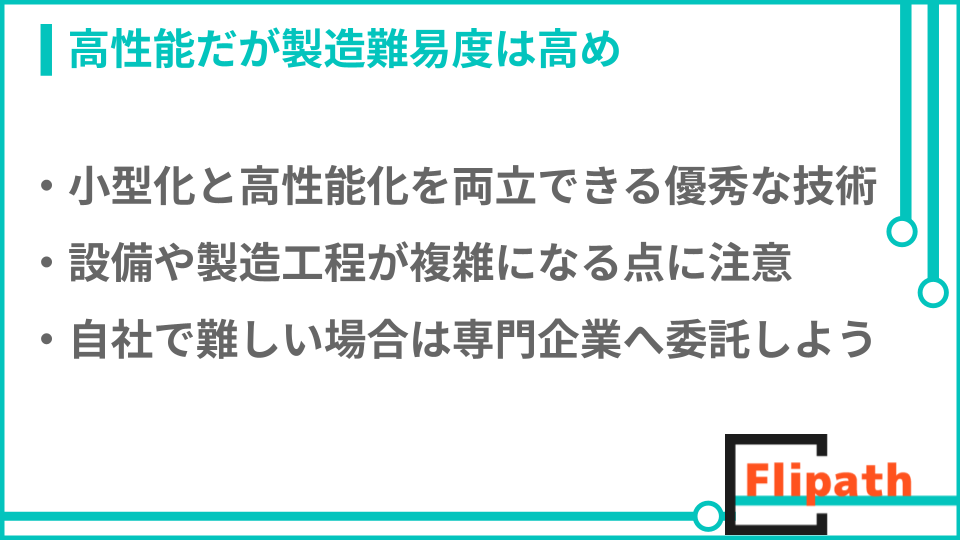

フリップチップボンディングは基板に直接実装でき、最短距離での配線を可能にしているので、抵抗値や電力損失が少なく、スペースも取らず多端子にも対応と使い勝手が良い技術です。ただ、その分、必要となる設備や製造ラインは複雑になりやすいといったデメリットがあります。
